碳纖維膠是由環氧樹脂、固化劑及其他助劑改性而成的一種環氧樹脂結構膠。主要應用于碳纖維布、碳纖維板的粘貼。

根據廣州固特嘉建筑工程有限公司多年的施工經驗來說，碳纖維浸漬膠通常每平米的使用量在0.6~0.9kg之間。碳纖維浸漬膠會出現為問題有以下幾個方面：

1、浸漬膠立面施工，很有可能會造成膠層的厚度不夠，如果流淌性嚴重的話

2、流淌嚴重，還會造成膠瘤和膠柱子，粘貼碳布就會形成空鼓

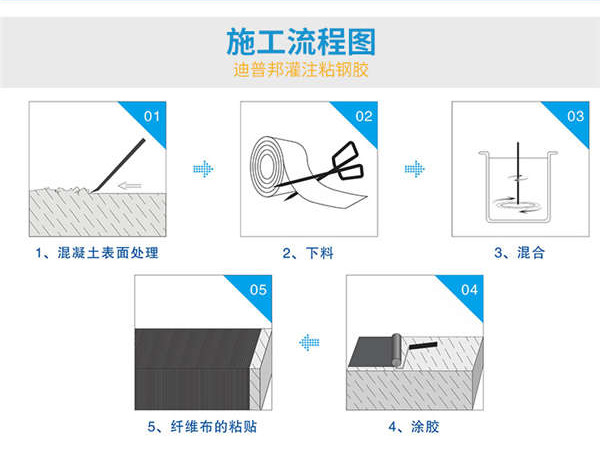

碳纖維浸漬樹脂膠 施工指南：

基層處理：

對表面打磨，鑿去混凝土表面風化酥松層，碳化銹裂層及油污層，直至露出堅實基層，然后清洗除塵污，保證基面平整、干凈、密實?；婵梢蕴幱诟伞⒊被驖竦臓顟B。對有缺陷的混凝土表面使用MAX 500修補裂縫部分，如有必要應封閉或用MAX 600灌漿處理。轉角粘貼處要進行倒角處理并打磨成圓弧狀（R≥20mm）。

下    料：按設計要求的尺寸裁剪纖維布。

混    合：以不超過300轉的低速分別攪拌A、B組份，然后按A：B=3.5：1的重量比準確稱量A、B組份。將主劑A與固化劑B倒在容器中，用不超過300轉的低速攪拌，直至色澤完全均勻為止。在攪拌的過程中，確保攪拌器中所有部位接觸到，以便得到最佳混合效果。

注意：

? 調膠混合必須均勻，否則會影響粘接強度。

? 一次調膠量應不能大多，現配現用，調好的膠必須在適用期內用完。在環境溫度較高時調膠過多，會使膠液的適用期縮短。配膠的容器應足夠大,以便膠液反應后放熱能快速散熱。

? 取膠工具不能混用，A、B組份包裝桶的蓋子不能混蓋，取完膠后必須密封剩料。

纖維布的粘貼：

將樹脂均勻涂抹于被粘貼部位，拐角部位適當多涂一些。將纖維布拉緊對齊后粘貼，用刮板或滾筒沿纖維同一方向反復滾壓，直至樹脂在粗紗間被擠出。粘貼超過一層纖維布織物，必須在前一層施用后的60分鐘內進行，如果不能的話，則必須要等待至少12小時，才能涂覆下一層。具體操作重復前面步驟。在最后一層纖維布的表面均勻涂抹樹脂。

保    護：加固后的纖維表面應采取抹灰或噴防火涂料進行保護。

廣州固特嘉有著一批專業創新的技術骨干，專業的設計、施工隊伍，科學的生產工藝。在中國建筑行業內已逐步樹立了具有一定知名度的品牌形象。生產的迪普邦系列產品（植筋錨固系列、碳纖維加固系列、粘鋼加固系列、混凝土裂縫修補系列）深得廣大消費者的好評，多次被相關行業權威機構評為行業優秀產品，并成為建筑新材料及膠粘劑行業的選擇產品。

客服咨詢：400-616-5928

技術指導：18988995651

        QQ：3492455067
